개체-관계 모델(Entity-Relationship Model, ERM)

개체-관계 모델(E-R Model)

- 개념적 설계 단계에서 사용되는 실제 기법.

- 개체, 관계, 속성 등을 기호를 이용하여 데이터베이스의 전반적인 구조를 이해하기 쉽도록 표현한 모델.

- P.Chen 박사에 의해 최초로 제안.

---

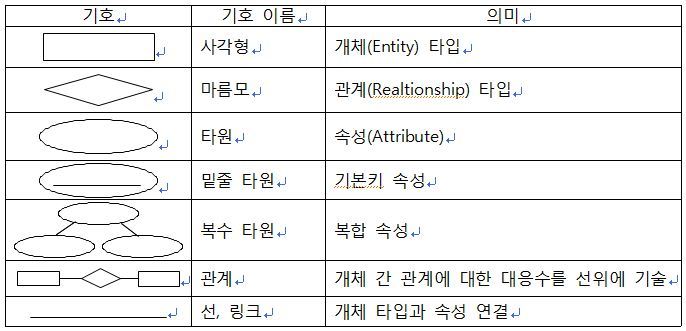

E-R Model의 기호

---

데이터베이스 모델

- 논리적 설계 단계에서 사용되는 모델로 논리적으로 구현 가능한 데이터 모델로 변환하기 위해 사용.

- 관계 데이터 모델, 네트워크 모델, 계층 데이터 모델 등이 있다.

관계 데이터 모델 (=표 데이터 모델)	- 표 데이터 모델이라고도 하며, 2차원 구조의 표(테이블) 형태로 표현하는 방법. - N : M 표현이 가능하다.
네트워크 모델 (=망 데이터 모델)	- 망 데이터 모델이라고도 하며, 레코드 타입 간 관계를 도형으로 표현.
계층 데이터 모델 (=트리 데이터 모델)	- 트리 데이터 모델이라고도 하며, 부모-자식 관계, 즉 1 : N 관계를 나타낸다.
